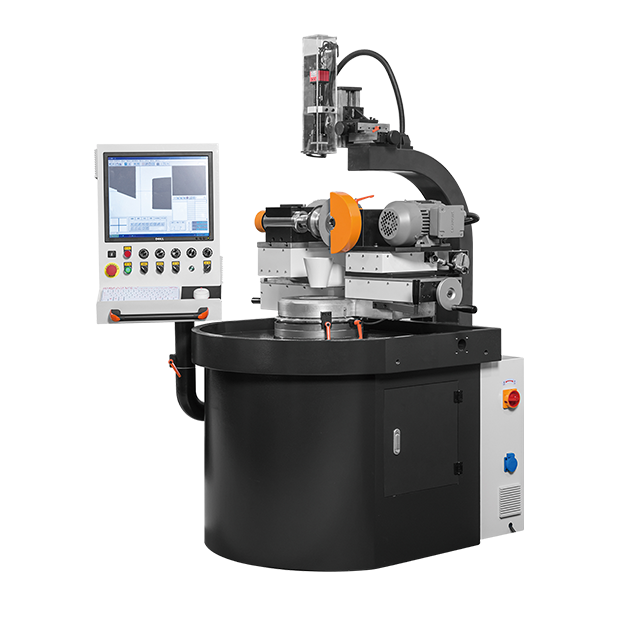

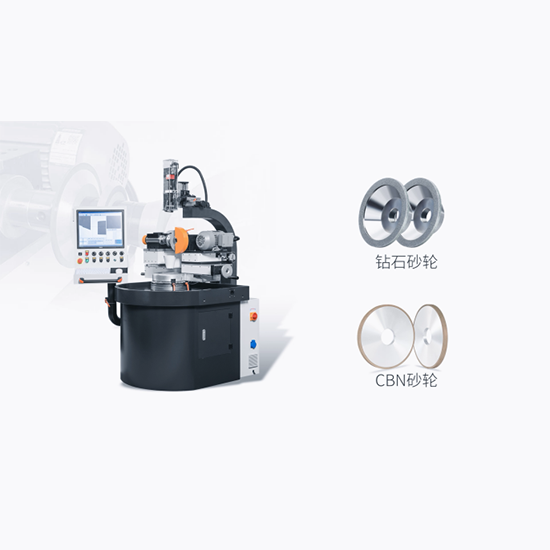

▶ Tidak hanya dapat memangkas roda gerinda berlian dan CBN, tetapi juga permukaan datar dan samping, sudut, busur luar dan roda gerinda berbentuk, serta roda gerinda tunggal dan ganda.
▶ Ideal untuk menggiling berlian dan roda gerinda CBN, serta jenis roda gerinda lainnya dengan efek yang nyaman dan efisien.
▶ Mudah dioperasikan dengan roda gerinda akurasi tinggi.Prinsipnya adalah perbedaan kecepatan antara perbaikan dan pembalutan

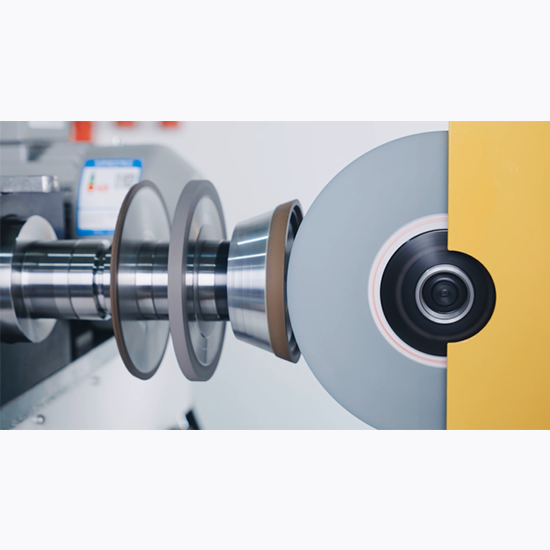

▶ Roda gerinda yang diperbaiki adalah roda gerinda intan dan CBN, sedangkan roda gerinda adalah roda gerinda silikon karbida hijau.
▶ Roda gerinda yang diperbaiki dapat disetel pada sumbu X dan sumbu Y.
▶ Roda rias dapat disetel dalam putaran sumbu A, sumbu X1, dan sumbu Y dengan osilasi bolak-balik frekuensi kecepatan variabel.Sumbu X1 dan sumbu Y1 dapat diputar dan diposisikan untuk mencapai 180°
putaran seluruh roda gerinda.
▶ Dilengkapi dengan sistem pengukuran optik CCD, sistem pengukuran tampilan digital penggaris kisi, sistem pembesaran 10 hingga 100x, dan layar LCD
▶ Tidak hanya dapat memangkas roda gerinda berlian dan CBN, tetapi juga permukaan datar dan samping, sudut, busur luar dan roda gerinda berbentuk, serta roda gerinda tunggal dan ganda.
▶ Ideal untuk menggiling berlian dan roda gerinda CBN, serta jenis roda gerinda lainnya dengan efek yang nyaman dan efisien.
▶ Mudah dioperasikan dengan roda gerinda akurasi tinggi.Prinsipnya adalah perbedaan kecepatan antara perbaikan dan pembalutan
▶ Roda gerinda yang diperbaiki adalah roda gerinda intan dan CBN, sedangkan roda gerinda adalah roda gerinda silikon karbida hijau.
▶ Roda gerinda yang diperbaiki dapat disetel pada sumbu X dan sumbu Y.
▶ Roda rias dapat disetel dalam putaran sumbu A, sumbu X1, dan sumbu Y dengan osilasi bolak-balik frekuensi kecepatan variabel.Sumbu X1 dan sumbu Y1 dapat diputar dan diposisikan untuk mencapai 180°
putaran seluruh roda gerinda.
▶ Dilengkapi dengan sistem pengukuran optik CCD, sistem pengukuran tampilan digital penggaris kisi, sistem pembesaran 10 hingga 100x, dan layar LCD
PROYEK | UNIT | NZ-01 |
Spindel roda gerinda berlian | - | BT40 / HSK50 / (atau disesuaikan) |
Diameter maksimum penggilingan berlian roda | mm | Φ350 |
Diameter minimum penggilingan berlian roda | mm | Φ50 |
Lebar maksimum roda gerinda berlian | mm | 40 |
Kecepatan roda gerinda berlian | rpm | 0-1500(terus menerus kecepatan variabel) |
Motor roda gerinda berlian | kw | 0.75 |
Jarak pergerakan kiri dan kanan roda gerinda berlian | mm | 135 |
Jarak gerakan maju dan mundur roda gerinda berlian | mm | 135 |
Ukuran busur berlian | mm | Φ0,05-40 |
Diameter roda ganti (silikon karbida). | mm | Φ180 / 10 / ψ32 |
Kecepatan roda ganti | rpm | 0-2800 |
Kekuatan Motor roda gerinda ganti | kw | 0.75 |
Jumlah waktu mengayun balutan roda gerinda | rpm/menit | 0-50(terus menerus kecepatan variabel) |
Panjang ayunan balutan penggilingan roda | mm | 0-50 (dapat disesuaikan) |
Kekuatan motor ayun dari dressing grinding roda | kw | 0.025 |
Perangkat penggaris optik sumbu X dan sumbu Y | mm | 0.001 |
CCD dan lensa definisi tinggi | bagian | 1 |
Kartu akuisisi data | mengatur | 1 |
Tempat lensa | mengatur | 1 |
Meja kerja lintas lensa | mengatur | 1 |
Lampu bawah LED | bagian | 1 |
Lampu atas LED | bagian | 1 |
Tuan rumah komputer | bagian | 1 |
Tampilan layar LCD | inci | 19 |
Memuat sistem pengukuran EDIS | mengatur | 1 |
Tegangan catu daya | - | 380V,50HZ |
Kekuatan total | kw | 1,5kw |
Ukuran mesin (panjang × lebar × Tinggi) | mm | 1600/1200/1800 |
Berat total mesin | kg | Sekitar 1500 |
