▶ Sumbu X, sumbu CNC lurus horizontal, motor servo Taiwan, batang kawat bola presisi THK, rel pemandu rol presisi THK
▶Sumbu Y, sumbu CNC lurus horizontal, motor servo Taiwan, batang kawat bola presisi THK, rel pemandu rol presisi THK.
▶ Sumbu, poros benda kerja magnet permanen yang berputar
▶Spindel roda gerinda: spindel listrik magnet permanen 15KW
▶ Badan tempat tidur marmer integral
▶Segel penutup, mudah untuk menyesuaikan mesin, cat, penutup dapat dilepas secara keseluruhan, perawatan mudah
▶Panel operasi CNC dipasang di kap mesin, dan mengadopsi roda tangan bergerak dengan magnet untuk memudahkan pengoperasian.

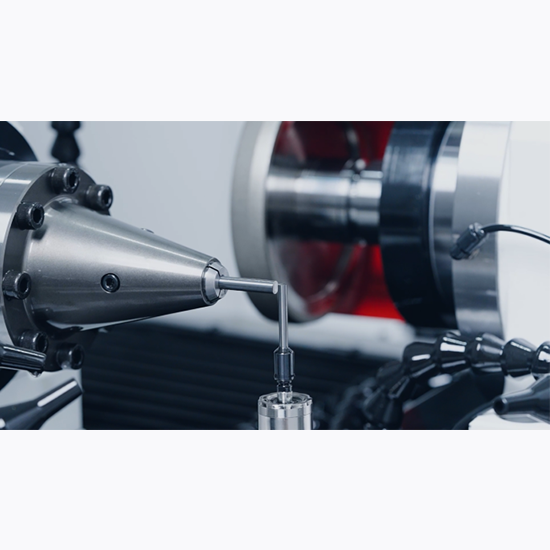

▶Spindel listrik beralur berkecepatan tinggi khusus, dapat memasang satu hingga dua potong roda gerinda, dapat dibongkar ke mesin ganti roda gerinda untuk memperbaiki roda gerinda.
▶Kontrol frekuensi frekuensi motor spindel.
▶Pasang pipa lampu neon kedap minyak yang tersegel ke dalam mesin.

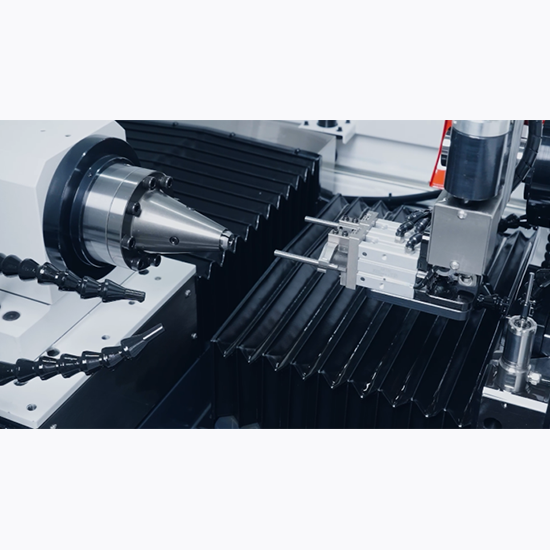

▶Taiwan SYNTEC SCARL, robot instalasi ruang independen mesin bongkar muat otomatis, meningkatkan masa pakai robot.
▶ Rel panduan: THK Jepang level P
▶Sekrup: THK Jepang level C3
▶Motor servo: sistem CNC nilai absolut Taiwan SYNTEC
▶Robot: Taiwan SYNTEC SCARL (empat sumbu)
▶ Sumbu X, sumbu CNC lurus horizontal, motor servo Taiwan, batang kawat bola presisi THK, rel pemandu rol presisi THK
▶Sumbu Y, sumbu CNC lurus horizontal, motor servo Taiwan, batang kawat bola presisi THK, rel pemandu rol presisi THK.
▶ Sumbu, poros benda kerja magnet permanen yang berputar
▶Spindel roda gerinda: spindel listrik magnet permanen 15KW
▶ Badan tempat tidur marmer integral
▶Segel penutup, mudah untuk menyesuaikan mesin, cat, penutup dapat dilepas secara keseluruhan, perawatan mudah
▶Panel operasi CNC dipasang di kap mesin, dan mengadopsi roda tangan bergerak dengan magnet untuk memudahkan pengoperasian.
▶Spindel listrik beralur berkecepatan tinggi khusus, dapat memasang satu hingga dua potong roda gerinda, dapat dibongkar ke mesin ganti roda gerinda untuk memperbaiki roda gerinda.
▶Kontrol frekuensi frekuensi motor spindel.
▶Pasang pipa lampu neon kedap minyak yang tersegel ke dalam mesin.
▶Taiwan SYNTEC SCARL, robot instalasi ruang independen mesin bongkar muat otomatis, meningkatkan masa pakai robot.
▶ Rel panduan: THK Jepang level P
▶Sekrup: THK Jepang level C3
▶Motor servo: sistem CNC nilai absolut Taiwan SYNTEC
▶Robot: Taiwan SYNTEC SCARL (empat sumbu)

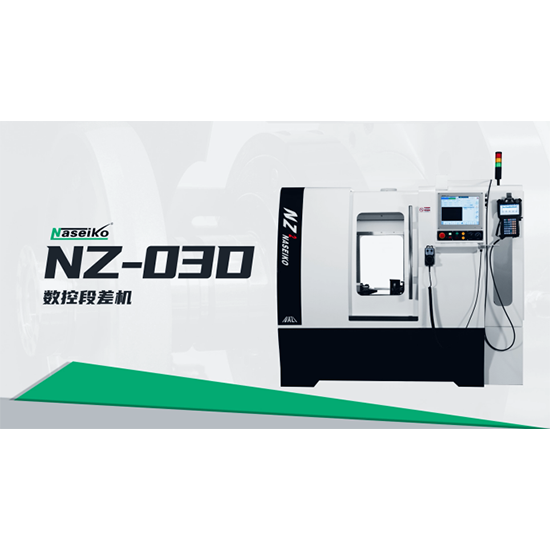

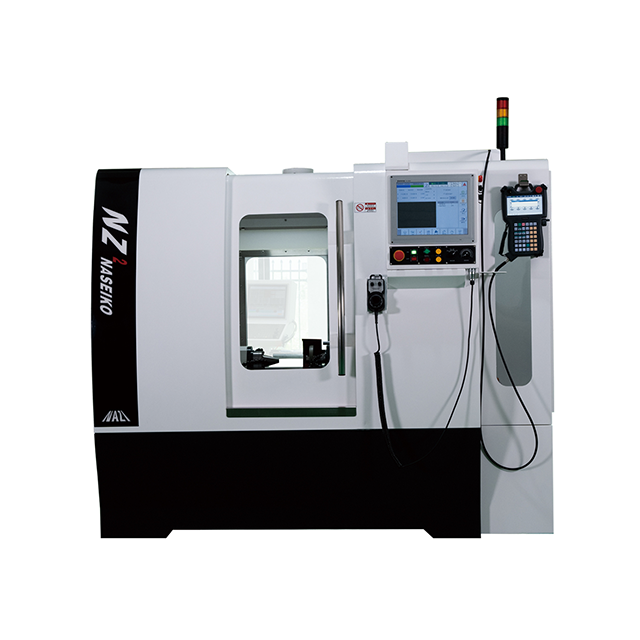

PROYEK | UNIT | NZ-03D |
sumbu X | - | Sumbu linier hubungan empat sumbu CNC |
sumbu Y | - | Penggerak motor servo yang diimpor |
Sumbu C manual | mm | Putar ke kiri/kanan 15° |
Perjalanan cepat (sumbu X/Y/Z/A) | mm | 0.0001 |
Diameter minimum untuk menjepit benda kerja | mm | 3 |
Diameter maksimum untuk menjepit benda kerja | - | 16 |
Panjang maksimum untuk menjepit benda kerja | - | 150 |
Diameter minimum untuk menggiling benda kerja | mm | 1 |
Diameter maksimum untuk menggiling benda kerja | - | 20 |
Berat benda kerja maksimum | kg | 5 |
Resolusi linier | mm | 0.005 |
Akurasi posisi berulang linier | mm | 0.004 |
Kekuatan spindel roda gerinda | kw | 15kw (nilai: 3000-8000 putaran) |
Diameter roda gerinda | kg | 75mm(mnt)~150mm(maks) |
Berat mesin | kw | Sekitar 3000 |
Kekuatan total | kw | ≤17.5kw |
