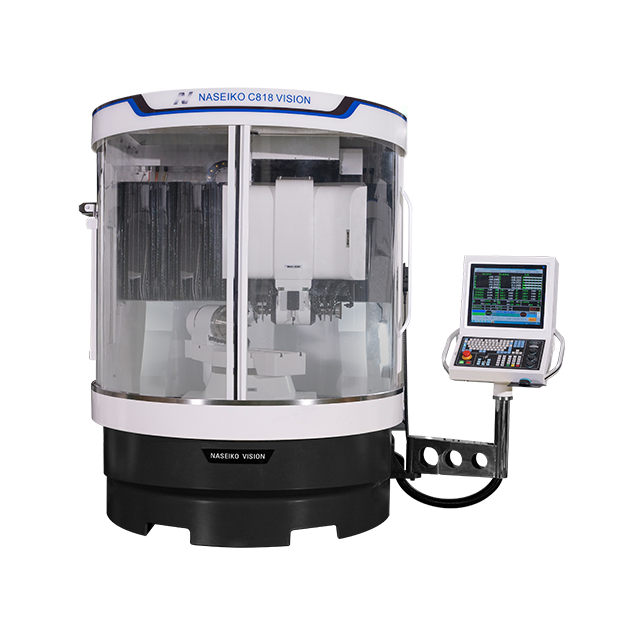

Mesin Gerinda Alat CNC C818

Kuantitas:
Status ketersediaan:





Menanyakan Tambahkan ke Keranjang

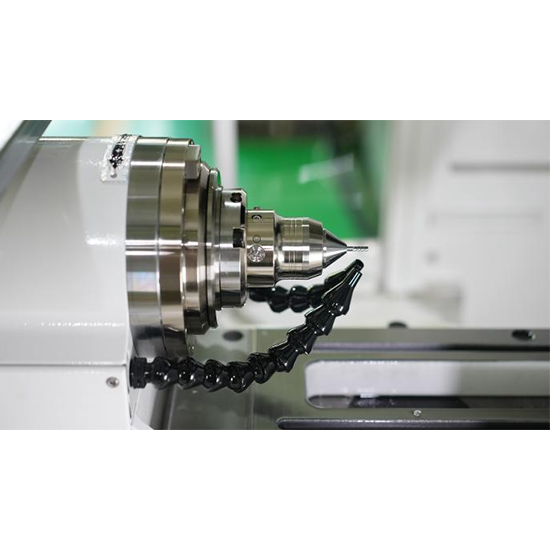

▶ Tempat tidur pengecoran mineral integral, motor servo Jepang dan rel pemandu sekrup (tipe roller tugas berat) dan poros putar AB dengan motor penggerak langsung DD torsi tinggi.

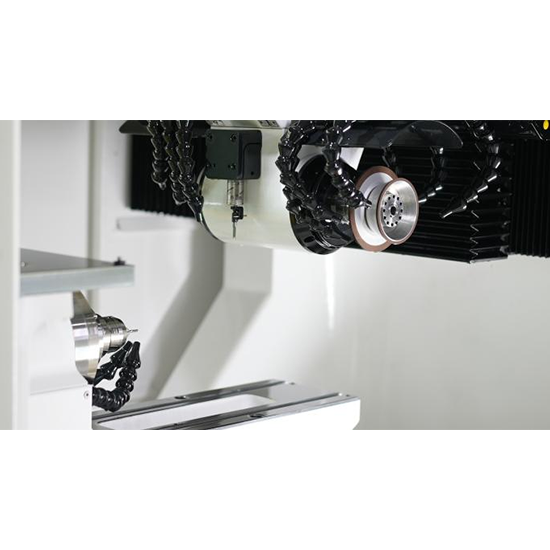

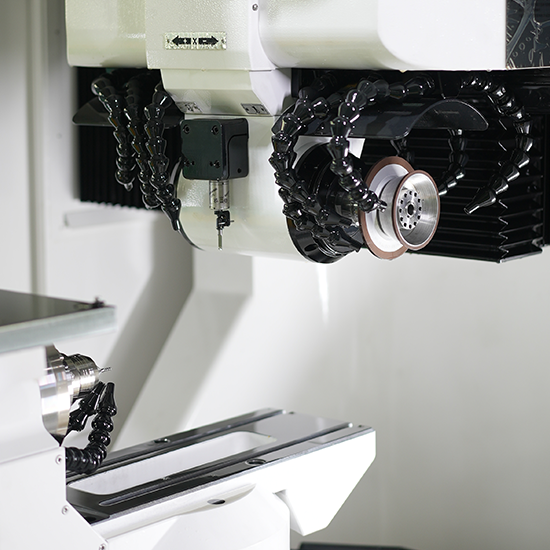

▶ Motor spindel torsi konstan magnet permanen, struktur kepala gerinda ganda, dan sumbu B berputar 360 derajat untuk prosesi alat pemotong non-standar.

▶ Mesin.Dirancang berdasarkan konsep penggilingan CNC 5 sumbu Jerman

▶ Dirancang dengan mengintegrasikan pengalaman praktis dan bimbingan.

▶ Sistem CNC - SYNTEC Generasi Baru, Taiwan

▶ Stasiun pelumasan otomatis terpusat - Shengxiang

▶ Lagu - THK, Jepang

▶ Sistem pneumatik (katup solenoid, katup pengurang tekanan, filter udara, dll.) - CHELIC, Taiwan

▶ Kepala deteksi - Renishaw, Inggris

▶ Poros - Taiwan

▶ Aksesori sirkuit - Schneider, Prancis/Omron, Jepang

▶ Penggaris kisi - Heidenham, Jerman

▶ Pelat Pemisah - Shengchang, Taiwan

PROYEK	UNIT	Bab 818(MINI)	Bab 818 (DAYA)	Bab 818(VISI)
Penggerak motor servo Jepang (nilai absolut) pukulan (sumbu X/Y/Z)	mm	650/350/270	700/450/300	800/550/320
Resolusi sistem CNC (sumbu X/Y/Z)	mm	0.0001	0.0001	0.0001
Resolusi minimum untuk pemrograman umpan handwheel (X/Y/Z sumbu)	mm	0.0001	0.0001	0.0001
Sekrup THK (sumbu X/Y/Z)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Akurasi reposisi (sumbu X/Y/Z)	mm	0.003	0.003	0.003
Rel pemandu (sumbu X/Y/Z)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
Sumbu rotasi benda kerja (sumbu A/B)	-	sumbu Perputaran	sumbu Perputaran	sumbu Perputaran
Penggerak servo DD (sumbu A/B)	-	berkendara langsung	berkendara langsung	berkendara langsung
Encoder putar (sumbu A/B)	-	RENISHAW, Inggris	RENISHAW, Inggris	RENISHAW, Inggris
Akurasi pengindeksan (sumbu A/B)	-	2 detik busur (0,0005 derajat)	2 detik busur (0,0005 derajat)	2 detik busur (0,0005 derajat)
Kecepatan terukur (sumbu A/B)	rpm	300/100	300/100	300/100
Putaran maksimum (sumbu A/B)	rpm	400/150	400/150	400/150
Resolusi sistem CNC (sumbu A/B)	derajat	0.0001	0.0001	0.0001
Rotasi 360 derajat, mengindeks badan kepala (sumbu A/B)	-	Bisa dipasang dengan Shaw Berlin W25 dudukan collet atau gagang pisau BT50	Bisa dipasang dengan Shaw Berlin W25 dudukan collet atau gagang pisau BT50	Bisa dipasang dengan Shaw Berlin W25 dudukan collet atau gagang pisau BT50
Gerakan cepat (sumbu X/Y/Z)	m/mnt	7.5	7.5	7.5
Diameter minimum untuk menjepit benda kerja	mm	3	3	3
Diameter maksimum untuk menjepit benda kerja	mm	20	32	32
Panjang maksimum untuk menjepit benda kerja	mm	200	300	300
Diameter minimum untuk menggiling benda kerja	mm	1	1	1
Diameter maksimum untuk menggiling benda kerja	mm	12	32	40
Panjang bilah maksimum untuk menggiling	mm	≤120	≤180	≤180
Berat benda kerja maksimum	kg	5	5	5
Resolusi linier	mm	0.0001	0.0001	0.0001
Akurasi posisi pengulangan linier	mm	0.003	0.003	0.003
Resolusi rotasi	mm	0.0001	0.0001	0.0001
Akurasi Pemosisian Berulang Rotasi	derajat	0.001	0.001	0.001
Kekuatan spindel	kw	Variabel magnet permanen 12-15 kw frekuensi motor	Frekuensi variabel magnet permanen 22 kw motor	Frekuensi variabel magnet permanen 30kw motor
Diameter roda gerinda	mm	75-150	75-150	75-150
Kecepatan spindel roda gerinda	rpm	4000-8000	4000-8000	4000-8000
Dapat disesuaikan tanpa langkah	-	inverter	inverter	inverter
Berat mesin	kg	4000	5000	6500
Kekuatan total	kw	≤22.5kw	≤30kw	≤45kw
Motor linier dapat dipilih untuk ditingkatkan ke seri C828.
